框（锚）式搅拌器

一、产品简介

锚式、框式搅拌器属于同一类，统称锚框式搅拌器，该种搅拌器的叶轮桨径对罐径之比较大。使用于低粘度液体时，锚式叶轮的叶径与罐径比为0.7～0.9，对于高黏度液体则为0.8～0.95.转速通常为10～50r/min。为了增大搅拌范围和带走罐壁上的残留物或液层，锚框式搅拌器的外廓要接近搅拌罐的内壁，其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性，还常常要在锚式及框式上增加一些立叶和横梁，这样使得锚框式的结构形状出现了多种多样。

二、分类

根据其形状大致可分为锚式、椭圆框式、锥底框式、方框式以及锚框式等

三、应用范围

锚框式搅拌器通常在低速下运行，在搅拌低粘度液体时不产生大的剪切力，因此它不适用于液-液和气-液分散。另一个方面，该种叶轮在罐内移动的流量大，水平回转流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他叶轮，能达到大的传热膜系数，故常用于传热、晶析操作。另外，由于桨叶直径较大，且与罐底贴近，也常用它来搅拌高浓度淤浆和沉淀性淤浆。还有它也常用于高粘度流体的搅拌。

四、常用框（锚）式搅拌器

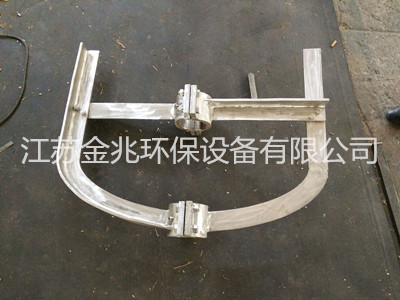

1. 锚框式低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。

2. 锚带式是螺带和框式的组合，结合了螺带式和框式搅拌器的作用。

3. 方框式、方栅式形状简单制作容易，效能同框式，中等粘度的混合、溶解更适合些。

4. 板框式是一粘度范围应用很宽的高效混合叶轮，叶轮结构简单，叶轮在搅拌罐的纵剖面上的投影面积占罐的纵剖面面积比例很大。具有很高的混合效率，并有较大的剪切力，适用于固液悬浮、液液分散、以及使气体从液体表面吸入的气液传质和传热操作。
